IBO ZAWÓR ANTYZAMARZANIOWY 1 1/4" DO PC
IBO ZAWÓR ANTYZAMARZANIOWY 1 1/4" DO POMP CIEPŁA

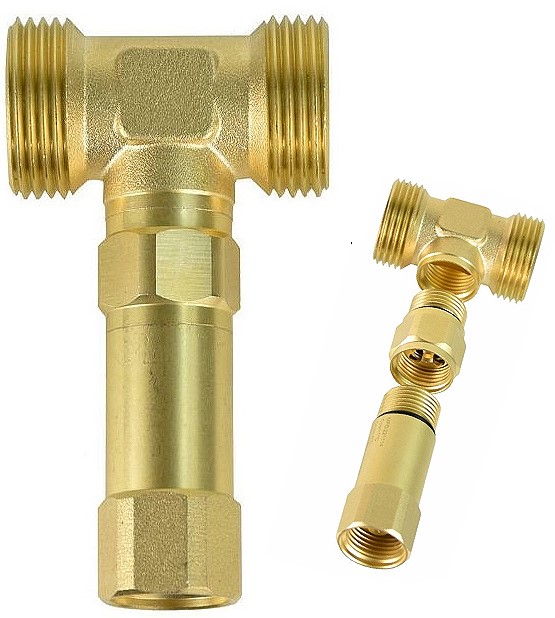

Zawory antyzamrożeniowe z serii IW przeznaczone są do montażu w instalacjach, w których wykorzystywane są monoblokowe pompy ciepła, w celu ich zabezpieczenia przed zgęstnieniem czynnika oraz jego zamarzaniem. Trzyczęściowa konstrukcja upraszcza prace serwisowe – między korpusem zaworu a wkładem zamontowany jest zawór stopowy.
Cechy:
- Korpus i element termiczny z mosiądzu
- Praca w wąskim zakresie temperatur
- Zawór stopowy zapewnia niezawodne, szczelne odcięcie
- Działanie tylko pod wpływem zmiany temperatury
- Brak wpływu zmian ciśnienia
- Łatwa instalacja za pomocą klucza do rur
- Usuwa minimalną ilość wody wymaganą, aby zapobiec uszkodzeniom spowodowanym zamarzaniem
Dane techniczne:
- Medium: woda
- Zakres pracy (medium): 0 - 65° C
- Zakres pracy (temperatura zewnętrzna): -30 - 65° C
- Temperatura zadziałania zaworu (medium): 3° C
- Temperatura maksymalnego otwarcia (medium): 1° C
- Temperatura zamknięcia (medium): 4° C
- Ciśnienie maksymalne: 8 bar
- Natężenie przepływu: 16 m3/ h
Wymiary:
- A (mm): 115
- B (mm): 58
- G (cal): 1 1/4
MONTAŻ
Zawory antyzamarzeniowe montujemy zawsze w parach: po jednym na rurze zasilającej oraz powrotnej na odcinku zewnętrznym instalacji, mijankowo aby wykraplanie z zaworu zamontowanego na górnej rurze nie wypływało na zawór zamontowany poniżej. Montaż dokonujemy w pozycji wertykalnej, spustem skierowanym do dołu. Zawór zamontowany na rurze dolnej nie powinien i nie może stykać się z gruntem czy też fundamentem pompy ciepła, spust powinien być oddalony co najmniej jedną długość zaworu (min. 15 cm). Zawór powinien być zamontowany z dala od jakiegokolwiek dodatkowego elementu źródła ciepła, by nie zakłócić prawidłowego działania zaworu. W celu właściwej pracy zaworu nie zaleca się jego izolacji.
ZASADA DZIAŁANIA
Zawory stosujemy jako zabezpieczenie przeciwzamarzaniowe dla urządzeń grzewczych – pomp ciepła typu monoblok, gdzie czynnikiem grzewczym w instalacji jest woda. Zawory te służą jako dodatkowe zabezpieczenie w wypadku braku zasilania w energię elektryczną. W przypadku braku prądu w okresie jesienno-zimowym oraz wczesnej wiosny, elementy zewnętrzne instalacji opartej na pompie ciepła typ monoblok narażone są na wychładzanie się czynnika wewnętrznego. W przypadku wody temperatura zamarzania wynosi 0ºC, a woda zmieniając stan skupienia zwiększa swoją objętość około 20%, przez co może powodować uszkodzenia części zewnętrznej instalacji.
Kiedy temperatura czynnika spadnie do 3ºC – zawory otworzą się powodując wykraplanie czynnika, zawór górny zacznie zasysać powietrze (by wyrównać podciśnienie), dolny cały czas będzie powodował wykraplanie cieczy. Spadek temperatury czynnika jest bezpośrednio związany z otwarciem zaworu wykraplającego. Im niższa temperatura - tym większe jego otwarcie.
