Sprzęgło hydrauliczne BLH 801 70 kW, 4 x GW G1", 4x GW G1/2" Afriso

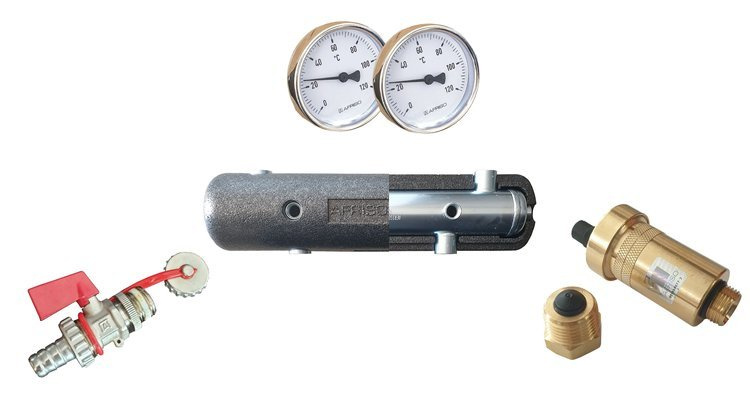

- W zestawie:
- 1. Odpowietrznik automatyczny,
- 2. Zawór spustowy,
- 3. Termometry 2szt.
Sprzęgło hydrauliczne ocieplone BLH 801, 70 kW, 4x GW G1", 4x GW G1/2" odpowietrznik automatyczny, zawór spustowy, termometry
AFRISO Sp. z o.o. jest częścią międzynarodowej Grupy AFRISO, istniejącej na rynku europejskim ponad 150 lat.
ZASTOSOWANIE:

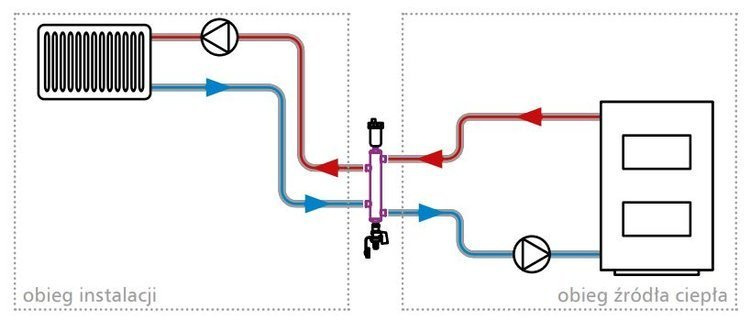

Sprzęgło hydrauliczne BLH służy do rozdzielenia hydraulicznego obiegu źródła ciepła oraz obiegów grzewczych instalacji zgodnej z PN-EN 12828. Zastosowanie sprzęgła hydraulicznego w instalacji zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegu pompowego instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Zapewnia to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.
BUDOWA:

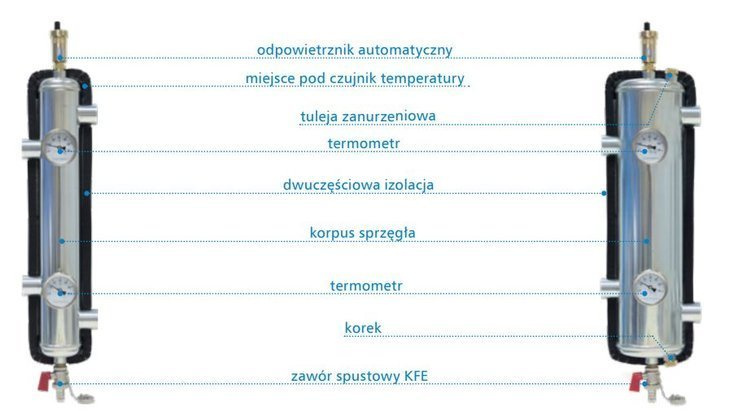

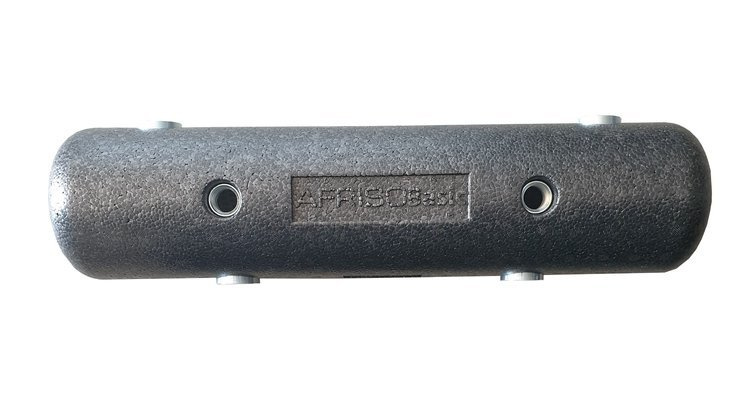

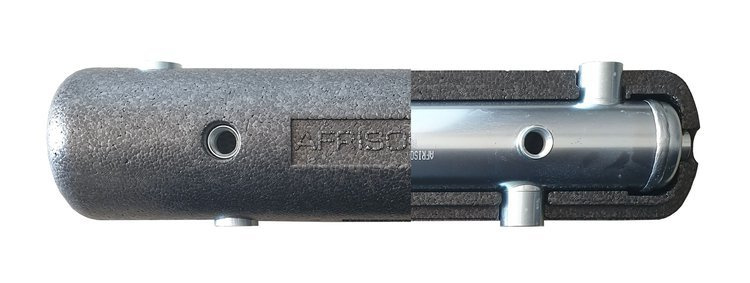

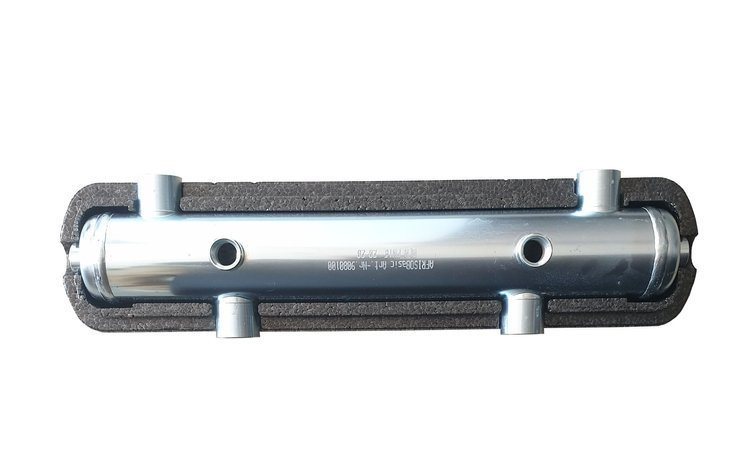

Sprzęgło hydrauliczne BLH składa się ze stalowej ocynkowanej belki z wewnętrzną siatką separacyjną, ocieplenia z pianki izolacyjnej oraz wyposażenia w postaci odpowietrznika automatycznego z zaworem stopowym, zaworu spustowego KFE i dwóch termometrów. Sprzęgło hydrauliczne należy podłączyć do instalacji grzewczej przy użyciu gwintów wewnętrznych G1”. Odpowietrznik automatyczny, zawór spustowy oraz tuleje termometrów należy wkręcić w gwinty wewnętrzne G1/2”. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkiem G1/2”.
OPAKOWANIE :

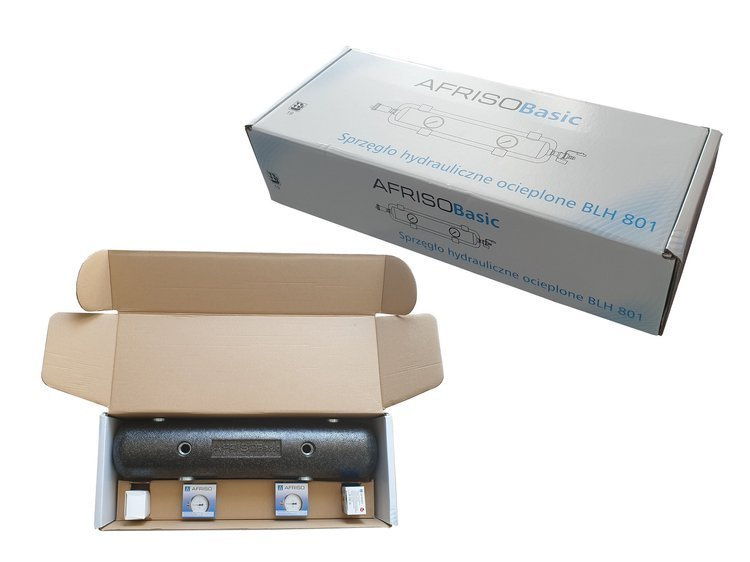

Twoje sprzęgło hydrauliczne dotrze do Ciebie w pełni bezpiecznie zapakowane. Pudełko zostało tak stworzone by nic w środku podczas transportu nie latało przez co się nie uszkodziło. Dodatkowo przy otwarciu pudełka widzimy wszystko na miejscu i mamy do tego łatwy dostęp.
Deklaracje i Certyfikaty:
Produkt podlega Dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE.
KONSERWACJA:
Sprzęgła hydrauliczne BLH nie wymagają konserwacji. Należy jedynie okresowo sprawdzać szczelność połączeń oraz stan odpowietrznika automatycznego pod kątem zanieczyszczeń. W regularnych odstępach czasu zalecamy użyć zaworu spustowego KFE w celu usunięcia z instalacji odseparowanych z medium zanieczyszczeń.
Dane techniczne:
- Przyłącza do instalacji - GW G1”
- Przyłącza osprzętu - GW G1/2”
- Przepływ max - 4,0 m3/h
- Moc max - 70 kW przy ΔT = 15K
- Pojemność - 2,3 l
- Ciśnienie nominalne zestawu - PN6
- Temperatura pracy zestawu max - 90°C
- Ciśnienie nominalne sprzęgła (bez osprzętu dodatkowego) - PN16
- Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) max - 110°C
- Stężenie glikolu - max 50%
- Korpus sprzęgła - stal ocynkowana
- Ocieplenie - polipropylen (EPP)
- Odpowietrznik - G3/8” z zaworem stopowym R1/2”
- Zawór spustowy - niklowany, G1/2”
- Termometry - ø63 mm, 0÷120°C, G1/2”, kl. 2,0
