POMPA OBIEGOWA IBO MAGI MAX 25-100/180
IBO MAGI MAX 25-100/180
Energooszczędne, elektroniczne pompy obiegowe spełniające wymogi właściwe dla pomp klasy energetycznej A.
Współczynnik efektywności energetycznej pomp z serii MAGI wynosi: EEI<=0,23
Pompa obiegowa serii MAGI MAX jest wyposażona w silnik z magnesami trwałymi i regulator różnicy ciśnień, które automatycznie i stale dostosowują wydajność pompy w celu zaspokojenia rzeczywistych potrzeb systemu. Panel sterowania pompą został umieszczony na szczycie silnika, co ułatwia obsługę przez użytkownika. Na jego tarczy wyświetlany jest bieżący pobór energii elektrycznej.

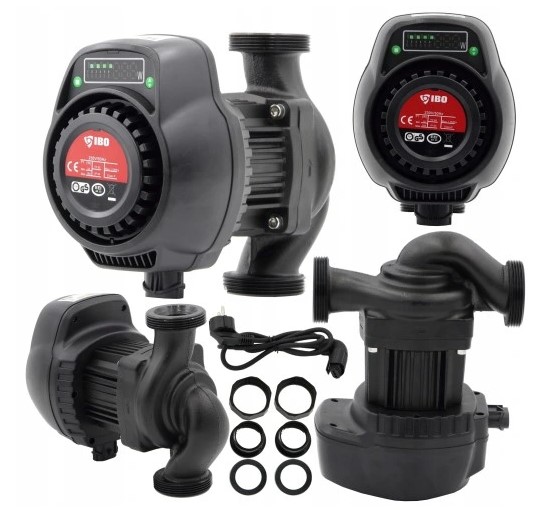

W zestawie z pompą znajduję się
- komplet śrubunków
- adapter do podłączenia przewodu, długość przewodu 120cm
ZASTOSOWANIE:
Pompa obiegowa serii MAGI najlepiej nadaje się do następujących systemów:
- Stałotemperaturowy system grzewczy o zmiennym przepływie
- System grzewczy o zmiennej temperaturze rurociągu
- System ogrzewania z trybem nocnym
- System klimatyzacji
- System obiegu przemysłowego
- System domowego CO i domowy system CWU.
Pompa posiada 9 trybów pracy:
- ECO (ustawienie fabryczne) - Od najwyższej do najniższej krzywa charakterystyki proporcjonalnego ciśnienia
Funkcja ECO automatycznie kontroluje wydajność pompy w określonym zakresie. Dostosowuje wydajność pompy w zależności od wielkości systemu, zgodnie ze zmianą obciążenia przez pewien okres czasu. W trybie ECO pompa jest ustawiona na proporcjonalny tryb sterowania ciśnieniem.
- PP2/PP3/PP4/PP5 - Krzywe proporcjonalnego ciśnienia
Punkt roboczy będzie poruszał się w górę i w dół na proporcjonalnej krzywej ciśnienia zależnej od potrzeb przepływu systemu, gdy zmniejszy się zapotrzebowanie na przepływ, ciśnienie pompy wodnej spadnie, podczas gdy zapotrzebowanie na energię wzrasta, wzrośnie.
- CP2/CP3/CP4/CP5 - Krzywe stałego ciśnienia.
Punkt pracy pompy przesuwa się do przodu i do tyłu na krzywej ciśnienia stałego zgodnie z zapotrzebowaniem systemu. Ciśnienie pompy wody pozostaje stałe, nie ma nic wspólnego z zapotrzebowaniem na przepływ.
Dane techniczne:
- Moc silnika: 10-180 kW
- Napięcie: 230V
- Wysokość podnoszenia maksymalna: 10m
- Wydajność maksymalna: 170 l/min
- Stopień ochrony: IP44
- Klasa izolacji: F
- Maksymalna wilgotność względna otoczenia: 95%
- Maksymalne ciśnienie w układzie CO: 1 MPa
- Ciśnienie akustyczne pracującej pompy: 43 dB(A)
- Dopuszczalna temperatura pompowanej cieczy: od 2°C do 95°C
- Dopuszczalna temperatura otoczenia: od 0°C do 40°C
- Maksymalne nagrzanie powierzchni pompy: 110°C

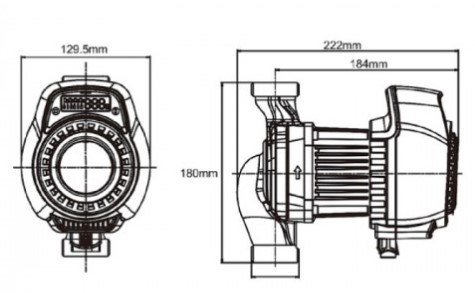

- Rozstaw króćców: 180 mm
- Średnica króćców: 1½" x 1"
- Waga: 4,5 kg
- Zgodność z normą EMC: EN61000-6-1 ; EN61000-6-3

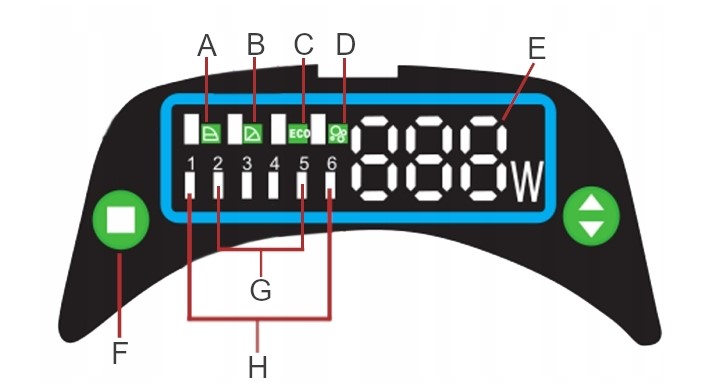

Panel sterowania:
A - wskaźniki pracy wg. charakterystyki stałego ciśnienia CP
B - wskaźnik pracy wg. charakterystyki proporcjonalnego ciśnienia PP
C - wskaźnik funkcji ECO dobierającej automatycznie parametry pompy w zależności od stanu układu CO. (funkcja autoadaptacji)
D - wskaźnik funkcji odpowietrzania
E - wyświetlacz poboru prądu w Waach
F - przycisk zmieniający tryby pracy
G - wskaźniki prędkości dla wybranego trybu CP lub PP. Od najniższych CP2, PP2 do najwyższych CP5, PP5 (wskaźniki 2,3,4,5) Wskaźniki nie są podświetlane w trybie ECO
H - wskaźniki minimalnej i maksymalnej wydajności pompy CP1 i CP6
